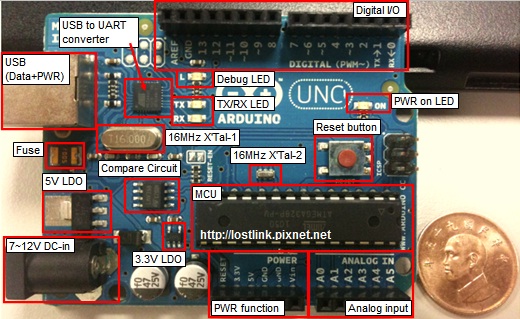

來研究一下這塊板子的placement吧
PS: Placement 指的是零件位置圖和對應的功能方塊

USB to UART converter: 把連接電腦端的USB訊號轉成UART (TX/RX) 給
MCU,主要使用於upload code到MCU

MCU: 這塊板子的心臟,等同電腦的CPU,主要功能是利用寫在MCU內的軟體,
去控制週邊IO動作

Digital I/O: 數位的輸入輸出阜,MCU可藉由這14支腳去讀數位值,或是輸出H/L 準位

Analog input: 類比的輸入,MCU可藉由這6支腳,讀取類比的值並轉成數位值 (ADC)

Reset button: 壓下去之後,可以重置MCU的動作

PWR on LED: 當USB or DC-in的電壓進來之後會亮起

16MHz X'Tal: 用於USB to UART converter和MCU工作用的Clock

Debug LED: 可以利用數位腳的第13支來控制這顆LED亮或暗,主要用於寫code時
debug使用

USB (Data+PWR): 連接板子和電腦的USB插槽,除了可以upload code到板子
之外,也可提供+5V給板子當電源使用

TX/RX LED: 當upload code到MCU時,這兩顆LED會同時跟著閃爍

Fuse: 位於USB的+5V端的保險絲

7~12V DC-in: 可以外接充電器,但輸入電壓必須在7~12V內

5V LDO: 把7~12V的DC-in轉成+5V電壓提供給板子

3.3V LDO: 把+5V轉成3.3V,主要是提供PWR function上的3.3V的孔給外部
電路使用

PWR function: Vin = 可外接7~12V給板子電源,5V = 提供外部電路電壓
,3.3V = 提供外部電路電壓,RESET = 短路到地的時候會重置MCU

Compare Circuit: 這是一個比較用的電路,當同時插著USB還有DC-in的時候,
這個電路會切斷USB的+5V來源,避免兩個電壓打架

備註:
Arduino UNO 電路圖 下載

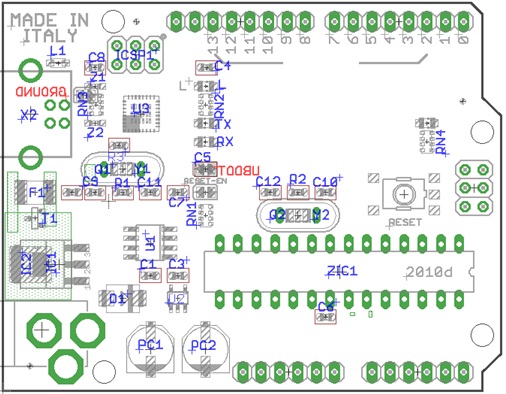

另外附上零件位置圖
